ROBUSTEZ

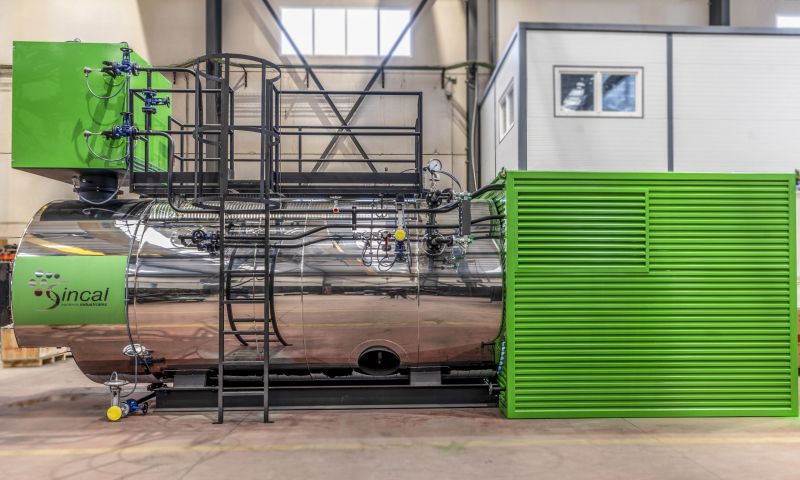

Su diseño robusto y fiable, ampliamente probado y mejorado tras años de experiencia, nos permite afirmar que las calderas HK constituyen el modelo estrella de la gama SINCAL
Todas nuestras calderas están fabricadas según el código de calderas de vapor alemán TRD y cumplen con la Directiva Europea de Equipos a Presión 2014/68/UE
VENTAJAS
- Regulación intuitiva de la caldera mediante pantalla táctil de serie con máxima visibilidad de los parámetros de funcionamiento.
- Amplia zona de vapor que permite producir un vapor de alta calidad con reducida humedad incluso con fuertes oscilaciones de la demanda de vapor
- Diseño ampliamente probado y larga vida útil
- Nivel de emisiones reducido gracias a su cuidada geometría interna y optimizadas superficies de calefacción
- Alta eficiencia y posibilidad de instalar un economizador
- Apta para combustibles líquidos y gaseosos
EQUIPAMIENTO FIABLE
Las caldera HK están equipadas con controles GESTRA® de serie, alcanzando el nivel SIL3 en el sistema de control de nivel, permitiendo una magnífica robustez y fiabilidad.
Asimismo, al igual que todos los equipos fabricados por SINCAL, cuentan de serie con nuestro exitoso panel de control táctil y su autómata asociado, ambos de diseño propio, que permiten acceder de una forma visual, fácil e intuitiva a las condiciones de trabajo de la caldera, modificar los parámetros de trabajo del mismo o ver las alarmas activadas entre otras funciones.
Las calderas asímismo pueden equiparse con economizador, alimentación continua, vigilancia indirecta cada 24 horas, dos bombas, purga de sales automática, etc.
- Válvulas: ARI Armaturen® y GESTRA®
- Controles de nivel y purgas: GESTRA®
- Seguridades de presión: ARI Armaturen® y Danfoss®
- Sistema de control y maniobra: SINCAL
- Bombas: Grundfos®
COMBUSTIBLES
Las calderas SINCAL HK son aptas para funcionar con gran variedad de combustibles, como:
- Gasóleo
- Biodiesel
- Fuel-oil
- Gas natural
- Propano
- Metano
- Hidrógeno
MANTENIMIENTO
En el lado de humos, la totalidad de las superficies de intercambio son accesibles a través de las puertas abatibles delanteras y el acceso trasero a la cámara de inversión de llama y el hogar.
Asimismo, disponen de una boca de hombre en la parte superior y dos registros o bocas de cabeza en ambos lados de la parte inferior, lo que permite acceder al lado de agua para verificar el estado de conservación del interior de la caldera
DATOS TÉCNICOS
Sincal HK
Características técnicas
| Modelo |
Producción de vapor (kg/h) |
Potencia nominal (kW) |
Rendimiento (%) |
Volumen total (litros) |
Sup. de calefacción (m2) |
Consumo de gas (Nm3/h) |
Consumo de gasóleo (kg/h) |
Sobrepresión hogar (mbar) |
Longitud (mm) |
Anchura (mm) |
Altura (mm) |
Peso en transporte
(kg) |
| HK-320 | 3.200 | 2.440 | 90 | 2.440 | 80,50 | 236,0 | 205 | 5,5 | 5.650 | 3.110 | 3.700 | 9.500 |
| HK-460 | 4.600 | 3.470 | 90 | 3.470 | 89,20 | 333,0 | 292 | 9,5 | 6.150 | 3.250 | 3.750 | 10.202 |
| HK-550 | 5.500 | 4.215 | 90 | 4.215 | 123,50 | 405,0 | 355 | 9,5 | 6.325 | 3.350 | 3.820 | 14.032 |
| HK-650 | 6.500 | 4.945 | 90 | 4.945 | 162,00 | 480,0 | 412 | 8,5 | 6.720 | 3.520 | 4.060 | 16.075 |
| HK-800 | 8.000 | 6.080 | 90 | 6.080 | 177,30 | 587,0 | 508 | 12,5 | 7.240 | 3.620 | 4.060 | 16.673 |
| HK-1000 | 10.000 | 7.550 | 90 | 7.550 | 212,50 | 730,0 | 632 | 14,0 | 7.400 | 3.765 | 4.250 | 18.269 |

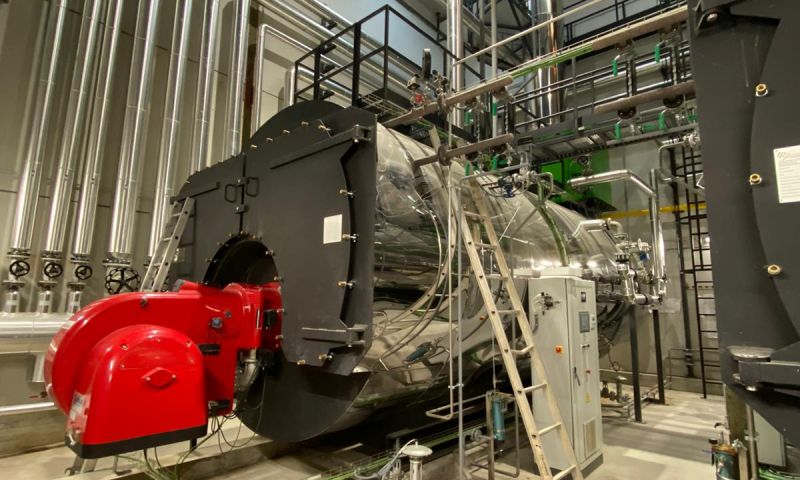

| HK-1200 | 12.000 | 9.030 | 90 | 9.030 | 265,00 | 873,0 | 755 | 14,0 | 8.300 | 4.150 | 4.580 | 24.241 |
| HK-1400 | 14.000 | 10.565 | 90 | 10.565 | 287,20 | 1.021,0 | 883 | 9,5 | 8.800 | 4.200 | 4.705 | 26.831 |
| HK-1500 | 15.000 | 11.330 | 90 | 11.330 | 320,50 | 1.095,0 | 947 | 10,2 | 8.685 | 4.340 | 4.790 | 28.913 |
| HK-1600 | 16.000 | 12.080 | 90 | 12.080 | 329,00 | 1.167,0 | 1.010 | 11,8 | 8.985 | 4.350 | 4.850 | 30.803 |
| HK-1800 | 18.000 | 13.465 | 90 | 13.465 | 483,40 | 1.301,0 | 1.127 | 12,0 | 8.835 | 5.200 | 5.235 | 36.433 |

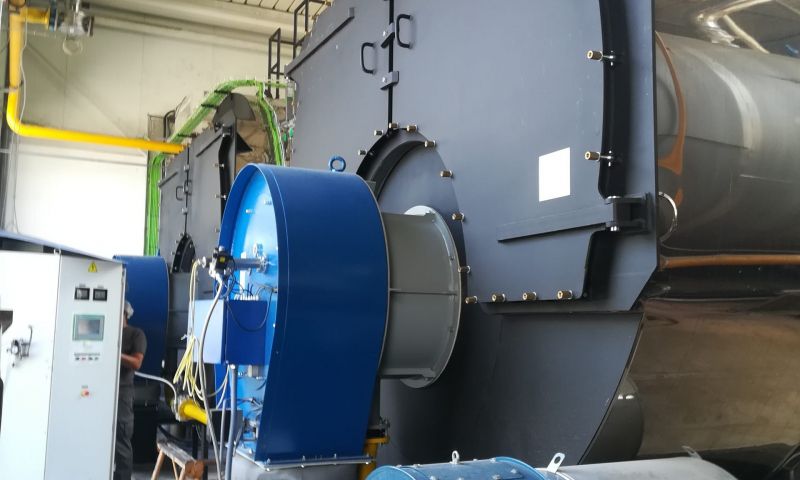

| HK-2000 | 20.000 | 15.070 | 90 | 15.070 | 480,30 | 1.456,0 | 1.260 | 13,3 | 10.110 | 5.100 | 5.400 | 39.099 |
| HK-2500 | 25.000 | 18.685 | 90 | 18.685 | 796,90 | 1.805,0 | 1.565 | 10,5 | 10.325 | 5.400 | 6.000 | 49.374 |
NOTA: Los cálculos de potencia, rendimiento, sobrepresión y consumo de combustible están realizados para temperatura de entrada de agua a 90ºC y presión de servicio de 12 Barg. Para presiones diferentes, consultar.
Gas Natural: PCI 37.260 kJ/Nm3; Gasóleo PCI 42900 kJ/kg
DESCARGAS
Descargue aquí un folleto monográfico sobre la gama Sincal HK
Puede descargar nuestros planos genéricos de implantación para la gama completa de tamaños. Estos planos son a título informativo (Sincal se reserva el derecho a realizar modificaciones sin previo aviso)
